金属加工品

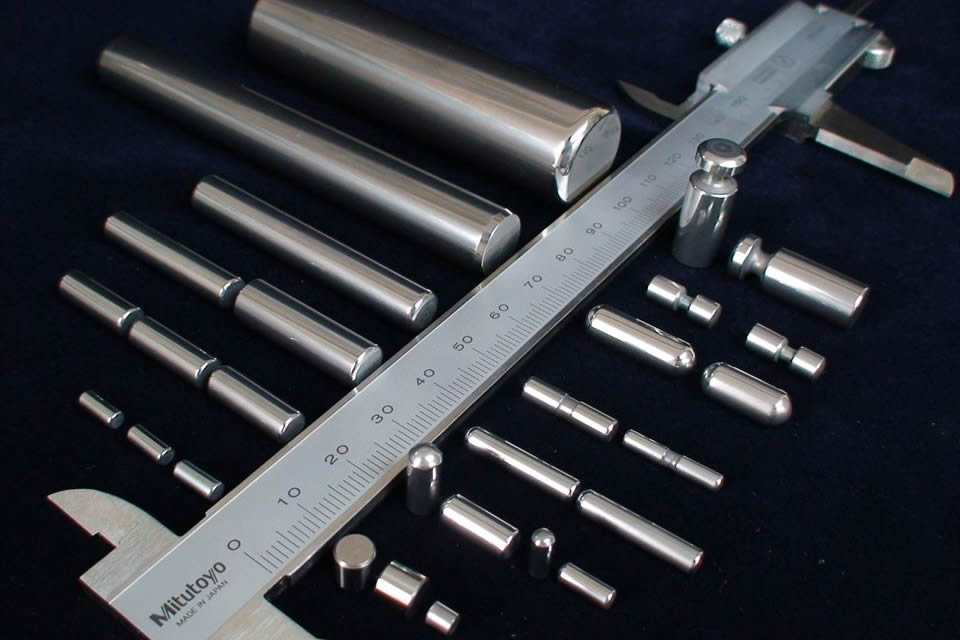

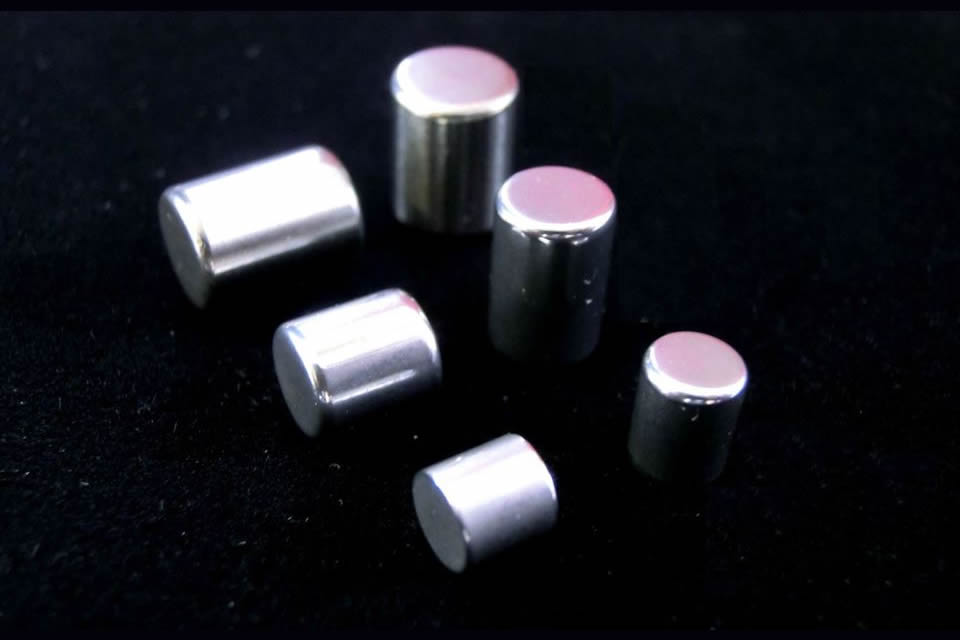

超精密円筒コロ
SUJ2(高炭素クロム鋼）SUS全般（SUS440C / SUS304）
| サイズ | 量産/D4mm以下、試作/D12mm以下 |
|---|---|
| 精度 | 外径0.0005mm(0.5μm) |
| 硬度 | HRC60以上 |
| 硬度 | HRC60以上 |
| 仕様 | 回転系,直動系の転動体 |
オーダーメイド 高機能ニードルローラー
完全オーダーメイドニードルローラー[針状コロ,棒状コロ]
| サイズ | 量産D5mm以下、試作/D12mm以下 |
|---|---|
| 数量 | 試作数本～量産100,000本 幅広い数量に対応可能 |
| 材質 | SUJ2,SKH,SKD,ステンレス全般 |
| 硬度 | HRC58以上（低硬度HRC20以下も可能) |
| 仕様 | 位置決めピン,JIS B-1506 |

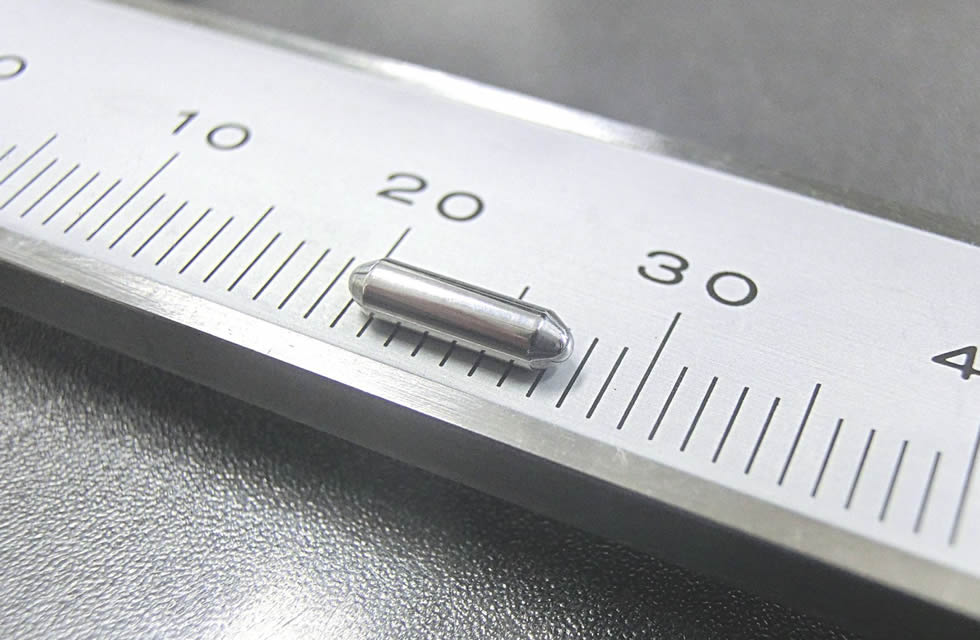

クラウニングローラー
クラウニング複合テーパーローラー
| サイズ | 量産D5mm以下、試作/D8mm以下 |
|---|---|
| 数量 | 試作数本～量産50,000本 |
| 仕様 | ラジアル,アキシャル用転動体、位置決め圧入ピン |
| 特注 | 先端部3R丸面+面取り部テーパー15°+クラウニング加工 |

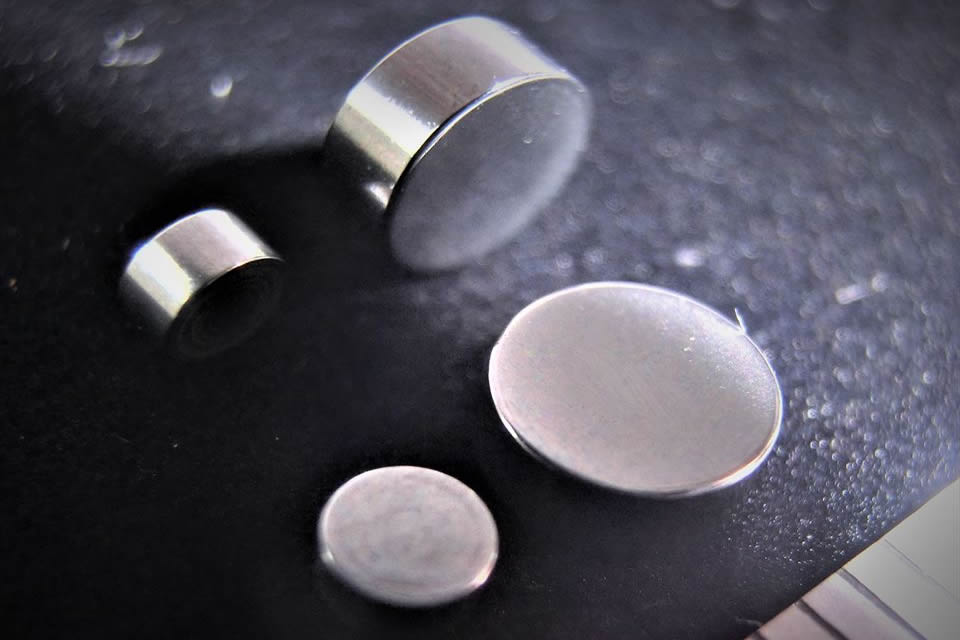

扁平ローラー

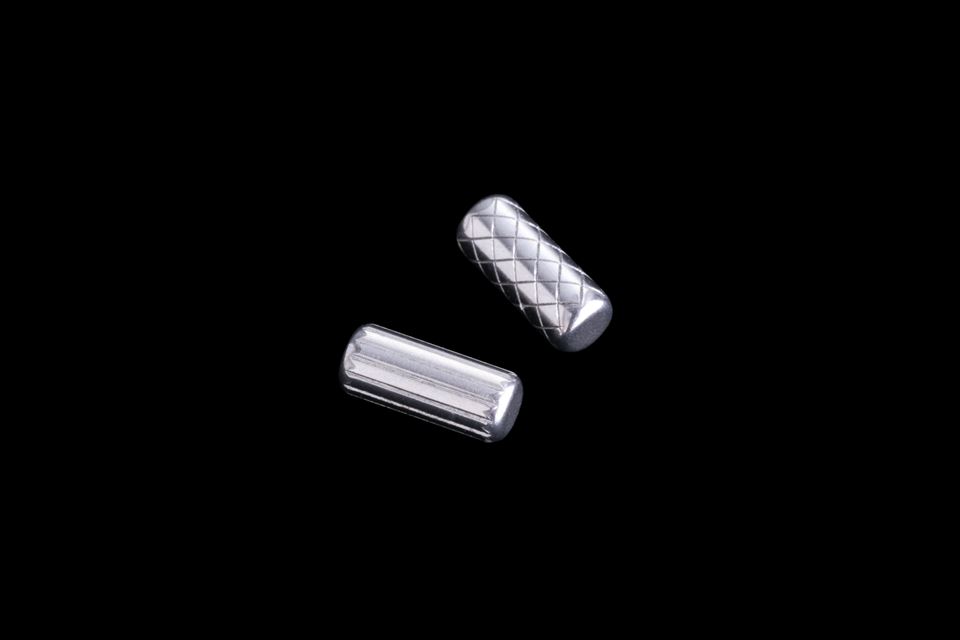

油だまり機能付きローラー

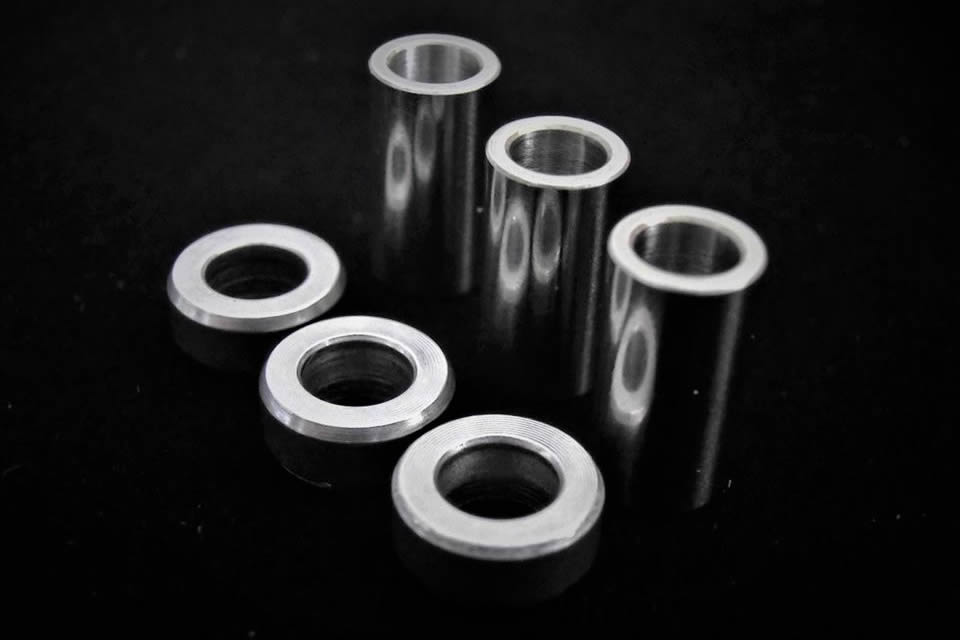

小径中空ローラー
超精密研磨シャフト
| サイズ | D5mm以下の小径シャフト精度： ①精密研磨加工： センターレス研磨により外径精度0.001mm(1μm) ②鏡面加工： 超仕上によりRa0.01以下 真円度0.2μm以下 |
|---|---|
| 数量 | 試作数本〜量産数千本 |
| 用途 | ストロークシャフト,モーターシャフト,リニアシャフト,プランジャー,ピストン軸 |

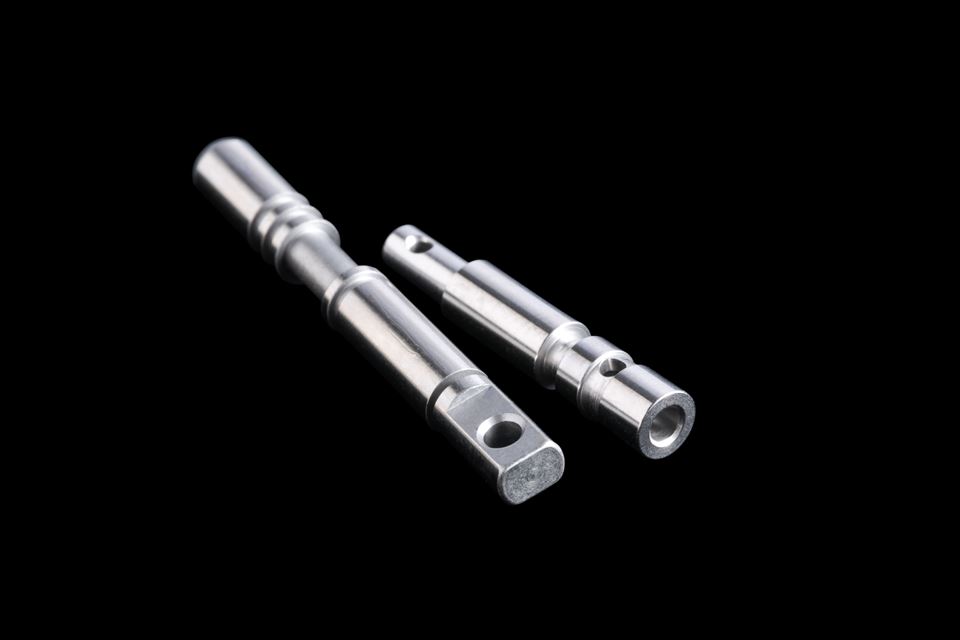

複合切削シャフト
| サイズ | D5mm以下の小径シャフト精度： ①精密研磨加工： センターレス研磨により外径精度0.001mm(1μm) ②鏡面加工： 超仕上によりRa0.01以下 真円度0.2μm以下 |
|---|---|
| 数量 | 試作数本〜量産数千本 |
| 用途 | ストロークシャフト,モーターシャフト,リニアシャフト,プランジャー,ピストン軸 |
エアーベント付き研削シャフト
| サイズ | D5mm以下の小径シャフト精度： ①精密研磨加工： センターレス研磨により外径精度0.001mm(1μm) ②鏡面加工： 超仕上によりRa0.01以下 真円度0.2μm以下 |
|---|---|
| 数量 | 試作数本〜量産数千本 |
| 用途 | ストロークシャフト,モーターシャフト,リニアシャフト,プランジャー,ピストン軸 |

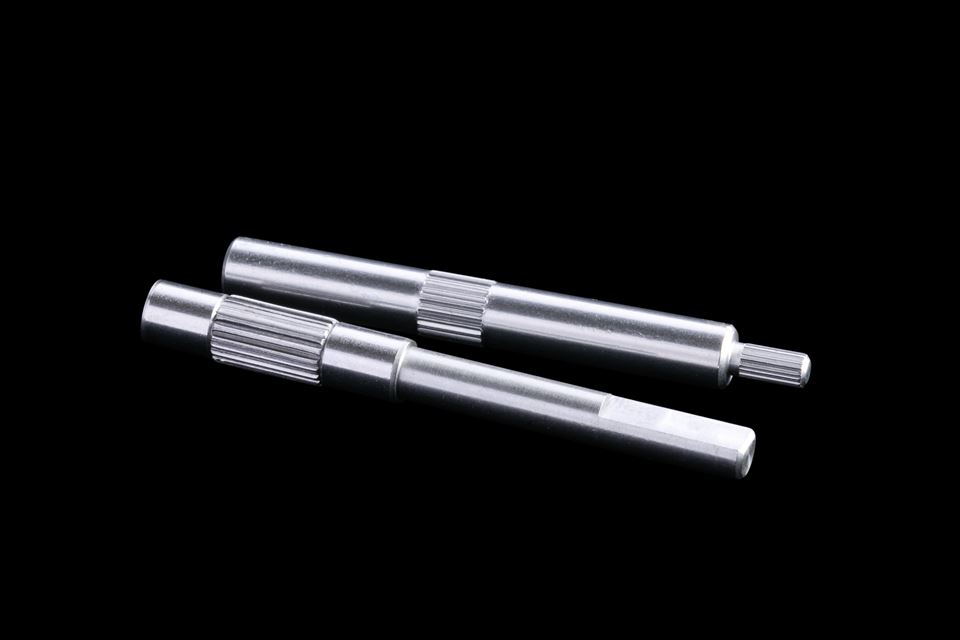

ローレットシャフト(平目/アヤメ)

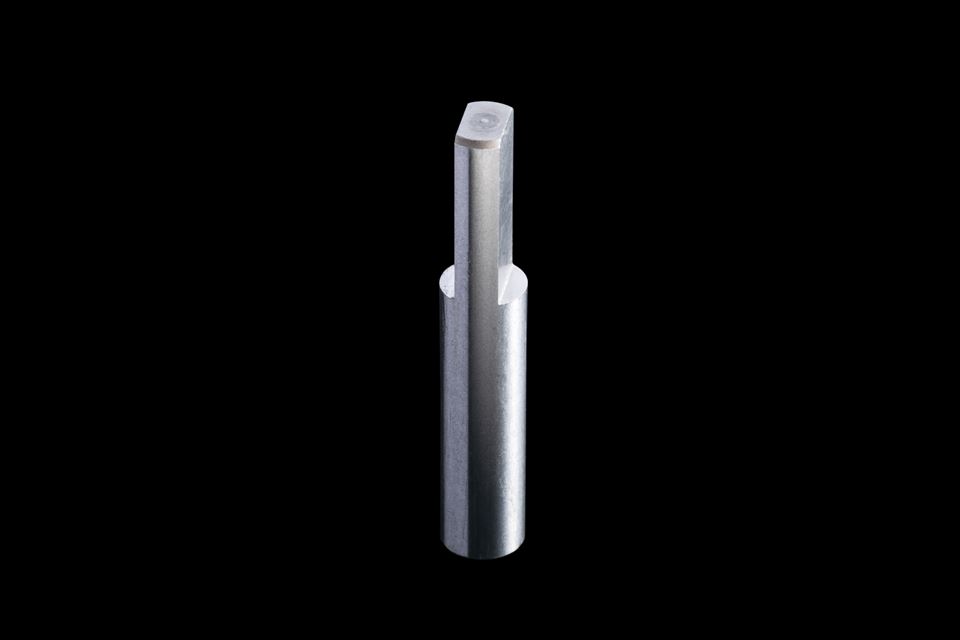

Hカット,Dカットシャフト

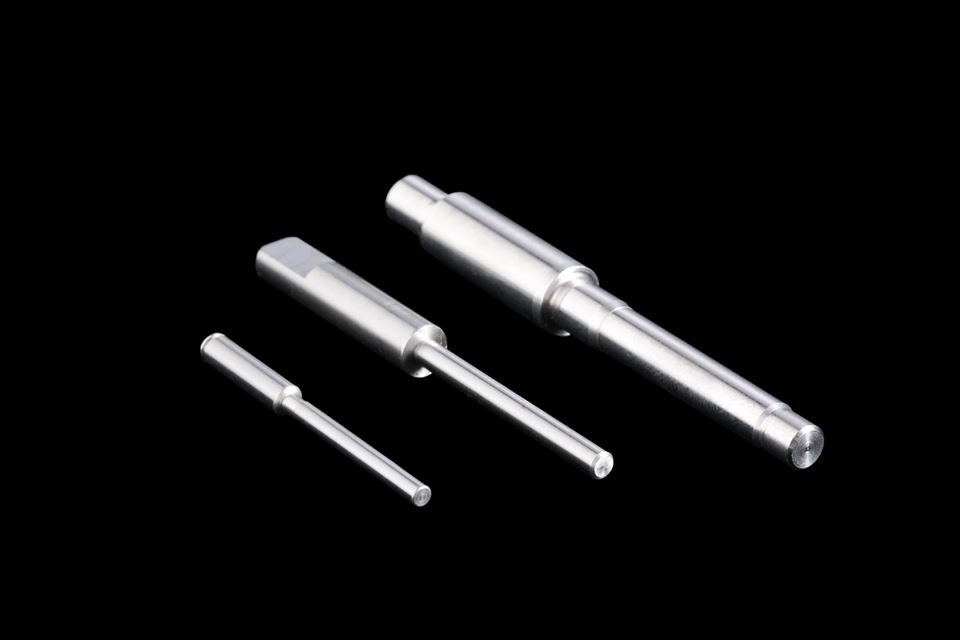

段付きインフィード研磨シャフト

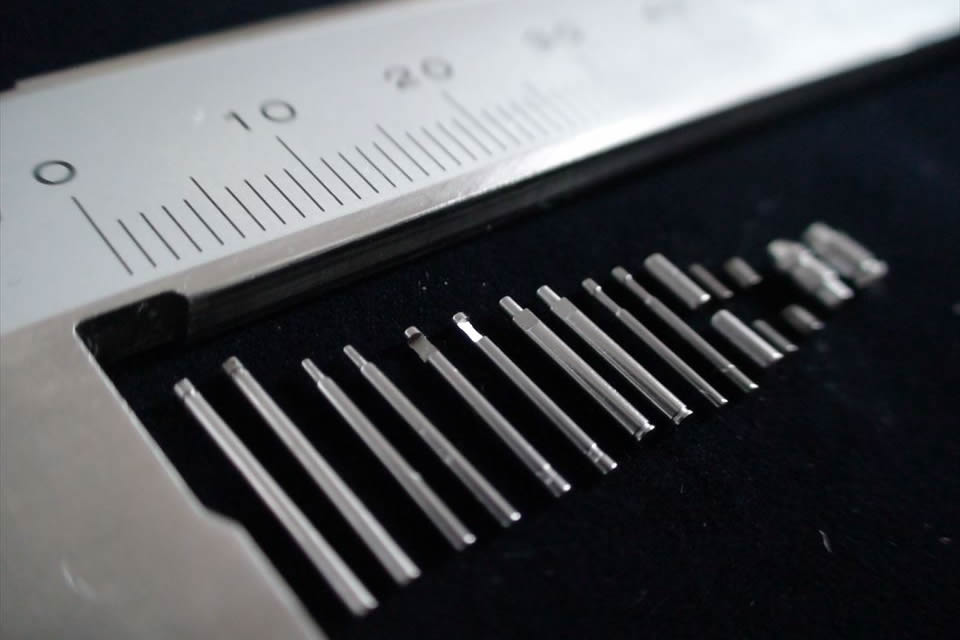

小径シャフト
| サイズ | Φ1以下の極小小径シャフト,極小小径ピン |
|---|---|
| 材質 | SUJ2,ステンレス全般 |
| 数量 | 試作数本〜量産数十万本 |
| 精度 | 通常ランク→1μm(ミクロン仕上) 精密ランク→0.5μm(サブミクロン仕上) |
| 様々な用途 | モジュール用ころ,インデックステーブル用ころ,ローラークラッチ用ころ,アクチュエーター位置決めピン,精密小型金型位置決めピン,極小歯車用ギヤシャフト,小径内ピン,小径外ピン カムフォロア用極小ニードルピン,クロスローラーベアリング用ころ |

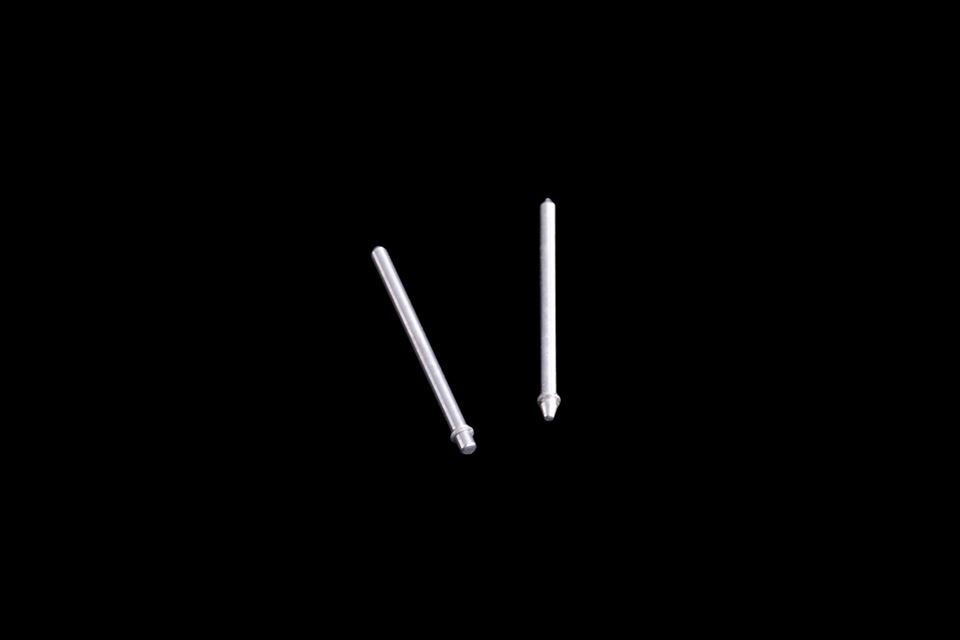

極細超精密シャフト
ニードルローラーを完全オーダーメイド対応します。
| サイズ | 外径5mm以下の小径ローラー |
|---|---|
| 数量 | 試作数本～量産100,000本 幅広い数量に対応可能 |
| 材質 | SUJ2仕様,ステンレス仕様,SKH,SKD高硬度仕様 |
| 硬度 | HRC58以上（サブゼロ処理対応可能) |
| 備考 | クラウニング：クラウニングゲージポイント,落ち込み量をオーダー対応 |

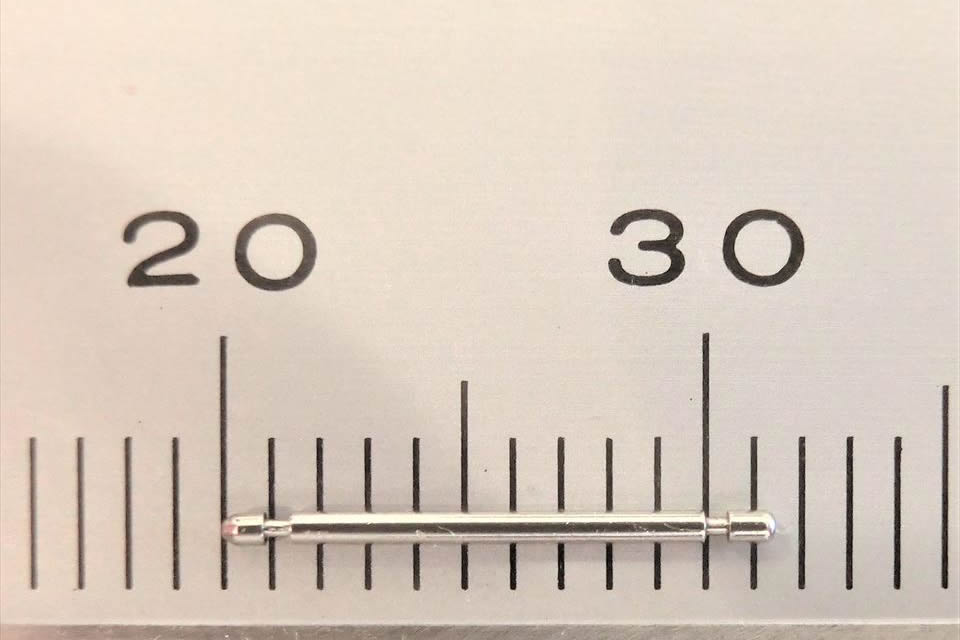

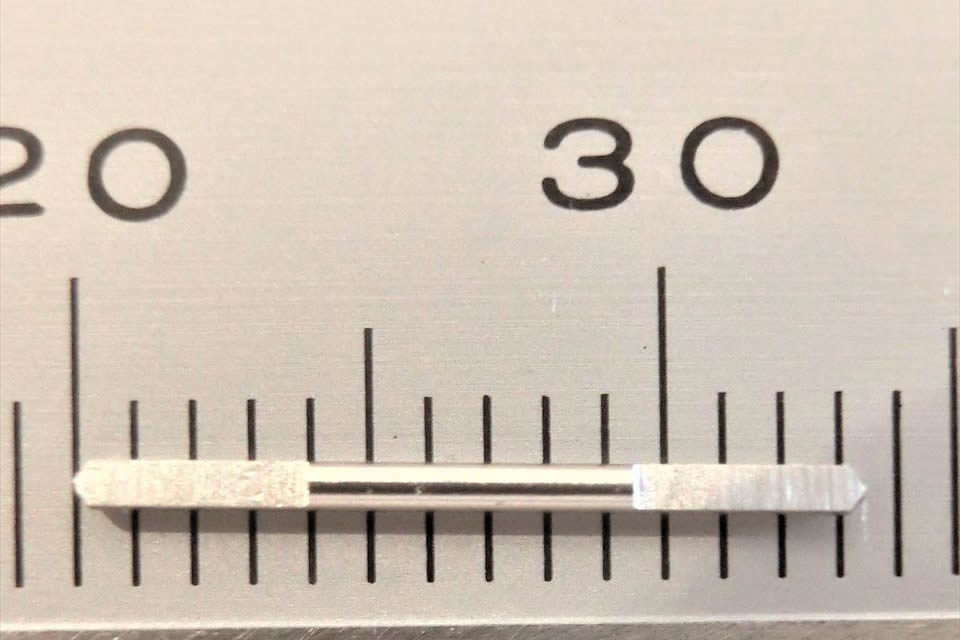

極細 溝入りピン

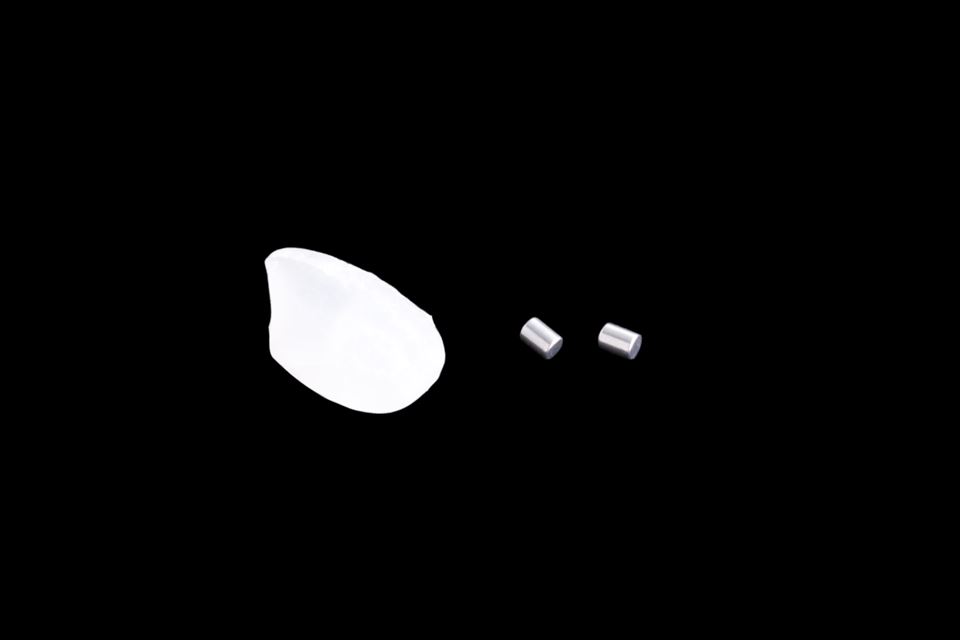

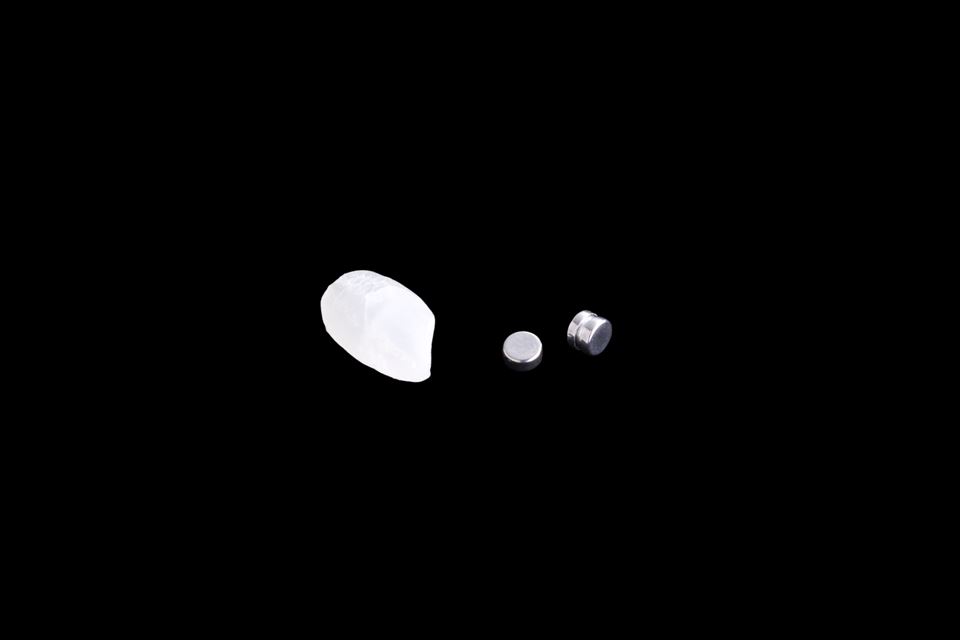

極小ピン
小径ダブルDカット

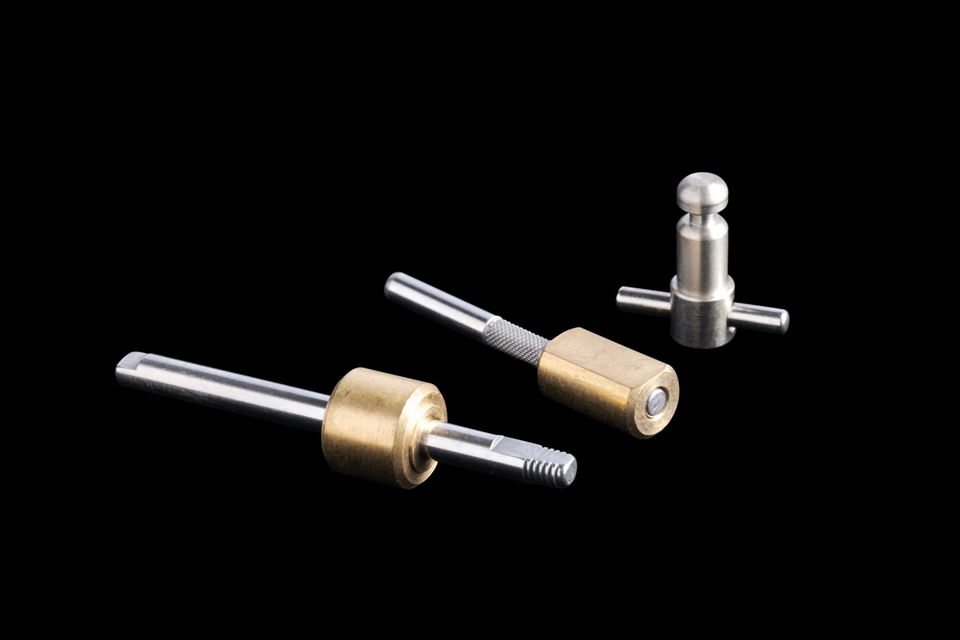

アッセンブリ
シャフトをフランジ・ブッシュへ圧入、カシメを行います。 高い加工精度により、接着剤やネジ止めなしで、15㎏～100㎏の抜去力を実現可能です。
